田字碼系統簡介
田字碼系統（calra Code System）是由日本calra公司發明的一種新的用于自動識別的代碼。
一、田字碼的基本原理
田字碼的基本原理是將1，2，4及8分別分配給四個小方塊中的一個，這四個小方塊呈田字形狀分布(見圖l)。這四個小方塊或者用黑色填充或者不填充，即可表示16種數據形式(見圖1)。通過兩個或者更多個田字方塊，來表示數據的數量的遞增。田字碼的編碼和譯碼則是在二進制數據和圖像數據之間的相互轉換。
如圖1，一個黑色的小方塊表示“1”，而一個白色的小方塊表示“0”。用小方塊或位表示“1”或“0”的方法稱為二進制系統。通過組合四個呈田字分布的小方塊即可表示數據0一15。按照信息處理術語，此稱為BCD系統。BCD編碼的應用相當普遍。 ASCII代碼和漢字代碼則是應用BCD系統的代表性實例，田字碼及十進制、十六進制、BCD碼。

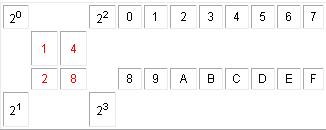

圖１：田字碼的編碼原理
二、田字碼的特點
正如上述，田字碼可以通過四個呈田字型的黑方塊或白方塊表示信息。這種碼的特點是：只要遵循 黑白方塊的組合原理，表示數據的長度是不受限制的。通過自動識別技術，它也可以用作計算機數據輸 入的代碼。
編碼原理簡單
以前應用的代碼可直接轉換成田字碼，因?yàn)樗诒硎緮?shù)據方面沒有限制。
印刷精度要求低
田字碼的識別是通過黑白方塊的對比度實現的，故僅需區分出哪一塊是黑的，哪一塊是白的即可，不需要高印刷精度。另外，字符的表示方法簡單，因此，可以用手工方法制作。
可以較小的面積表示大量的信息。
因?yàn)?個田字可表示16種代碼，數據密度高，占有空間少；2個田字可表示256種代碼；3個田字可表示4096種代碼；10個田字則表示1099511627776種代碼。
管理簡單
因?yàn)樘镒执a可以肉眼識別，代碼管理容易。例如，機器因事故突然停止，可用人的視覺來處理。
田字碼是4-bit代碼
田字碼與其它碼的基本區別是：田字碼具有4-bit形狀(4-bit shape)，它與計算的十六進制表示法兼容。田字碼的一個田字由4部分或4位組成，兩個田字由8位組成，四個田字則可包含兩個字節，這與計算機字符表示是一致的。
安全性高
采用模糊方式，排列難以仿造、假冒。
成本低
所有印刷材料便宜，用熱敏紙作為承印材料，成本要比PTE(polyethylene terephtalate)或PVC(Polyvinyl chloride)材料低。
不污染環境
熱敏低對環境無污染，并且在處理后可以再利用。
應用廣泛
田字碼可用作預付款卡，ID卡，程序卡，自動販賣機的記錄卡等。
|
