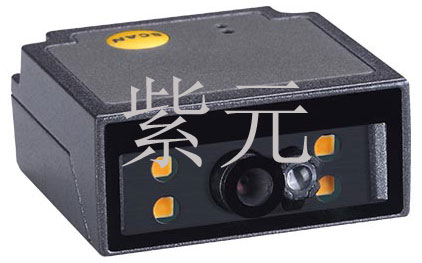

Mindeo ES4620嵌入式影像掃描器

-ES4620嵌入式影像掃描器

快速識讀1D、2D 條碼
支持識讀電子屏幕條碼、反色條碼、DPM 碼
體積小巧，便于嵌入其他主機設備
影像式感應技術，即使掃描窗前有透明鏡片遮檔，亦能快速感應
多種觸發模式：自動感應、命令觸發、按鍵觸發、電平信號觸發
柔和的白色輔助照明和綠色瞄準光標，帶來舒適便捷的掃描體驗

產品特點
采用MINDEO新一代影像技術，解碼性能卓越，快速識讀多種1D、2D條碼，同時支持識讀手機屏幕等高反射率表面的條碼，完美勝任多種二維條碼掃描應用。
影像式自動感應技術，即使掃描窗口的前面有透明鏡片遮擋，亦能夠快速感應。
智能的白色輔助光照、柔和的綠色瞄準指示方塊，帶來舒適的掃描體驗。
體積小巧、適用于空間狹小的工作環境。同時具備強大的兼容性以及通用性，可輕松嵌入其他終端設備，如物流快遞柜、自助發卡機、自助取票機、自動驗票機等。在工業制造領域，可用于掃描傳送帶上的物品條碼。

ES4620技術參數

機械參數
外觀尺寸 19.0 毫米×43.5 毫米×41 毫米（長×寬×高）
重 量 75 克（不含線纜）
材 質 外殼：鋅合金，掃描窗：鋼化光學玻璃
提示方式 蜂鳴器
系統接口 RS-232 串口（3.3V TTL 電平），USB 鍵盤，USB 虛擬串口
觸發方式 按鍵觸發、自動感應觸發、命令觸發、電平信號觸發
設置方式 依次掃描設置條碼或通過RS-232 串口和USB 虛擬串口發送命令
電氣參數
輸入電壓 直流5±0.25V
電 流 400mA（工作），212mA（待機）
性能參數
圖像尺寸 752×480 像素
視場角度 水平：43°，豎直：28°
掃描角度 ±58°，±73°，360°（左右、前后、轉動）
印刷對比度 最低20%反射差
解碼種類
1D：UPC-A，UPC-E，UPC-E1，EAN-13，EAN-8，ISBN/ISSN，39 碼，39 碼（全碼）， 32 碼，Trioptic 39碼，交叉25 碼，工業25 碼，矩陣25 碼，庫德巴（NW7），128 碼，ISBT 128，93 碼，11 碼（USD-8），MSI/Plessey，UK/Plessey，UCC/EAN 128（GS1-128），中國郵政碼，中國財政碼，Telepen，GS1 DataBar（前身是：RSS）系列
2D：PDF417，MicroPDF417，QR 碼，DataMatrix，漢信碼，Aztec 碼，GS1 Composite，MicroQR 碼，CodaBlock F 碼，GM 碼
最小解析度 3mil（高密度系列），1mil = 0.0254mm
景 深
高密型（HD） 標準型（SR）
3mil Code39 40mm - 80mm /
4mil Code39 30mm - 81mm 56mm - 83mm
13mil UPC 15mm - 162mm 16mm - 195mm
20mil Code39 22mm - 250mm 15mm - 405mm
5mil QR 35mm - 60mm /
6.7mil PDF417 21mm - 102mm 38mm - 118mm
10mil DM 14mm - 113mm 28mm - 139mm
20mil QR 20mm - 195mm 18mm - 270mm
環境參數
溫度范圍 -30℃至55℃（工作），-35℃至70℃（存儲）
濕 度 5%至95%（無冷凝）
安規認證
抗振等級
IEC60064-2-6：嵌入式掃描器不上電，沿著X、Y 和Z 軸方向隨機振動，每個軸向1 個小時：20 to80Hz：以3dB/oct 的速率加大到0.04G2/Hz；80 to 350Hz：0.04G2/Hz；350 to 2000Hz：以3dB/oct
的速率減小。
抗擊等級
IEC60064-2-27：脈沖寬度：0.5 毫秒，最大加速度：1500G，沖擊方向和次數：±X 軸，±Y 軸，±Z軸，每個方向3 次（一共18 次）。
安全等級
光照安全：EN62471:2008；EMC 電磁兼容性：EN55022；ESD 靜電防護等級：EN55024（IEC61000-4-2，
接觸放電：±2kV，空氣放電：±8kV，IEC61000-4-4，IEC61000-4-5，IEC61000-4-6，IEC61000-4-11）；
射頻抗擾度：IEC61000-4-3，10V/m；人工光抗擾度：100,000LUX
