的條碼打印機配件全部為正宗原裝的，這些經濟高效的維修配件可確保條碼打印機的質量、可靠性和性能始終滿足您的期望. 合作條碼打印頭廠家有：ROHM羅姆,Kyocera京瓷,Tohshiba東芝,Gulton，TDK等 京瓷熱敏打印頭的特征 京瓷采用獨特的倒焊法(而非傳統的線焊法)焊接IC，提高了熱敏打印頭的生產力和可靠性。另外在機械和電氣的式樣方面，京瓷 也可根據客戶的實際要求，靈活地滿足客戶不同的熱敏打印頭的定制需求。 在熱敏打印頭的基礎材料陶瓷基板到打印頭成品的各個生產環節中,京瓷擁有獨立的生產線，并應用了先進的薄膜成形技術和照片 彩印技術，因此可通過功能優化進行不同的選擇(如，涂釉層玻璃體，阻抗和保護膜)。此外，京瓷還可提供平躺式、邊沿式和斜 角式等多種結構的打印頭，涵蓋從低到高多種分辨率，可滿足廣大客戶適用于各類打印機的熱敏打印頭的不同需求。

熱敏打印頭(TPH)型號構成說明
行式熱敏打印頭
以下為常用的平躺式、邊緣式(豎式)、斜角式打印頭等，不含連續式打印頭。

* 例外：打印頭系列的分類根據陶瓷基板的橫斷面或主要性能(例如歷史控制、邊緣式、復合基板等)來進行定義。
** 如果有M，則后面是一個單字符涂釉層編碼和一個單字符IC編碼。如果M被忽略，則后面為一個單字符涂釉層編碼和一個雙字符IC編碼。

連續型熱敏打印頭
連續型打印頭較小，主要用作移動式打印，一次打印一個字符。連續型熱敏打印頭都是根據客戶的需求定制的。

用途Application, 部件號Part Number ,有效打印寬度Effective Print Width（mm） ,總點數Number of Dots （dots）,點密度Dot Density（dot/mm）,點密度Dot Density（dot/inch）,平均抗阻值Heater Resistance（Ω）,平板直徑Max.Platen Diameter （mm）,VDD Logic Voltage（V） ,VH Printhead Operating Voltage（V）,

條碼Barcode, 票據Ticket ,日期碼Date Code
KPZ-54-8TAE1-STA, 54.0 432 8 203 900 16 5.0/3.3 24
KPZ-72-8TAE1-STA ,72.0 576 8 203 900 16 5.0/3.3 24
KPZ-108-8TAE1-STA ,108.0 864 8 203 900 16 5.0/3.3 24
KPZ-216-8PAE1-STA, 216.0 1728 8 203 1500 16 5.0/3.3 24
KRB-57-12TAE1-STA, 56.9 672 11.8 300 1500 16 5.0/3.3 24
KRB-81-12TAE1-STA, 81.3 960 11.8 300 1500 16 5.0/3.3 24
KRB-106-12TAE1-STA ,105.7 1248 11.8 300 1500 16 5.0/3.3 24
KRC-54-8TAO1-STA, 54.0 432 8 203 800 20 5.0/3.3 24
KRC-72-8TAO1-STA, 72.0 576 8 203 800 20 5.0/3.3 24
KRC-108-8TAO1-STA ,108.0 864 8 203 800 20 5.0/3.3 24
KPY-56-8MSP1-STA ,56.0 448 8 203 1100 12 5.0 24
KPY-80-8TBB1-STA ,80.0 640 8 203 660 14 5.0/3.3 24
KRC-57-12TAO1-STA ,56.9 672 11.8 300 1500 20 5.0/3.3 24
KRC-81-12TAO1-STA ,81.3 960 11.8 300 1500 20 5.0/3.3 24
KRC-106-12TAO1-STA ,105.7 1248 11.8 300 1500 20 5.0/3.3 24
KRC-106-12TAO2-STA ,105.7 1248 11.8 300 1000 20 5.0/3.3 24
KRC-106-12PAO1-STA ,105.7 1248 11.8 300 1500 20 5.0/3.3 24
KRG-219-12TAO4-STB ,219.5 2592 11.8 300 1000 20 5.0/3.3 24
KPW-56-8TBB1-STA, 56.0 448 8 203 660 20 5.0/3.3 24
KPW-80-8TBB1-STA, 80.0 640 8 203 660 20 5.0/3.3 24
KPW-104-8TBB4-STA ,104.0 832 8 203 660 20 5.0/3.3 24
KPW-106-12TBH5-STA, 105.7 1248 11.8 300 1130 20 5.0/3.3 24
KBT-57-24TAG2-STA, 56.9 1344 23.6 600 1800 18 5.0 24
KPW-106-24TBD5-STA ,105.6 2496 23.6 600 1800 20 5.0/3.3 24
KRA-168-8TBB7-STA, 168.0 1344 8 203 660 18 5.0/3.3 24
KRA-216-8TBB7-STA ,216.0 1728 8 203 660 20 5.0/3.3 24
KRA-168-12TBH7-STA ,168.0 1984 11.8 300 1130 18 5.0/3.3 24
KCE-104-8MPK1, 104.0 832 8 203 1003 （20） 5.0 24
KCE-32-12PAT1-STB, 32.0 384 12 305 1265 （25.4） 5.0/3.3 24
KCE-53-12PAT1-STB, 53.3 640 12 305 1265 （25.4） 5.0/3.3 24
KCE-107-12PAT2-STB, 106.6 1280 12 305 1265 （20） 5.0/3.3 24
KCE-128-12PAT2-STB, 128.0 1536 12 305 1265 （20） 5.0/3.3 24
KCE-160-12PAT2-STB, 160.0 1920 12 305 1265 （20） 5.0/3.3 24
KCE-213-12PAT2-STB, 213.2 2560 12 305 1265 （20） 5.0/3.3 24
KCE-106-24PAG4-STC, 105.5 2496 23.6 600 3200 （20） 5.0 24

打印機模塊Printer Module
KRK-48-8PBF1-STF, 48.0 384 8 203 180 8 5.0/3.3 7.2
KRH-48-8BBL1-STL ,48.0 384 8 203 180 8 5.0/3.3 7.2

照片打印機Color Printer
KPR-106-12SAZ10-STA ,106.1 1256 11.8 300 3000 10.5 5.0/3.3 17
KPJ-162-12SBE30-STG, 162.2 1920 11.8 300 4000 20 5.0/3.3 24

傳真Facsimile
KFA-216-8PAM1-STA, 216.0 1728 8 203 3000 12 5.0 24
KFA-252-8GAM1-STA, 252.0 2016 8 203 3000 12 5.0 24

硬卡打印機Card Printer
KPE-57-12GBH1-STA ,56.9 672 11.8 300 3000 5.0/3.3 24
KPE-57-12GBH2-STA ,56.9 672 11.8 300 3000 5.0/3.3 24
KPE-57-12GBH4-STA ,56.9 672 11.8 300 3000 5.0/3.3 24
KLE-57-12WBH1-STA ,56.9 672 11.8 300 3000 5.0/3.3 24
KLE-57-12WBH2-STA ,56.9 672 11.8 300 3000 5.0/3.3 24
KLE-57-12WBH4-STA ,56.9 672 11.8 300 3000 5.0/3.3 24
KEE-57-24GAG4-STA ,56.9 1344 23.6 600 2850 5.0 24
KSB320AA-STD 40.0 ,320 8 203 1250 5.0 24
KSB320BA-STD 40.0 ,320 8 203 850 5.0 24

不干膠貼紙 /寬度 40mm 以下打印頭Tape/Serial
KSH64FA, 8.0 64 8 203 210 12 5.0 7.2
KSH128EA, 16.0 128 8 203 350 14 5.0 9
KS-09E ,3.1 9 2.9 73 39 8

高速油印機Stencil Printer
KRD-260-12GAZ4-STA, 260.2 3072 11.8 300 1900 16 5.0 12
KBT-303-24BBD4-STA ,303.4 7168 23.6 600 5000 18 5.0 16

熱敏打印頭型號構成說明 1BSU /VNCFSJOH 4ZTUFN
行式熱敏打印頭 -JOF 5ZQF
K F A - 2 1 6 - 8 G A E 1
系列名 4FSJFT
有效打印寬度 &⒎FDUJWF 1SJOU 8JEUI NN
點密度 %PU %FOTJUZ EPU NN
涂釉層類型 (MB[F 5ZQF
驅動 IC 類型 %SJWFS *$ 5ZQF
輸入信號 ( 選通脈沖 ) 數量 /VNCFS PG %BUB *OQVU
注）1997年之后生產的機型已省略了原來用來表示搭載CMOS-IC功能的字母“M”，驅動IC類型用2個字母表示。

連續型熱敏打印頭 4FSJBM 5ZQF
K S H 1 2 8 A A F
系列名 4FSJFT
點密度 5PUBM /VNCFS PG %PUT
定制編碼 %FTJHO $PEF
驅動 IC 類型 %SJWFS *$ 5ZQF

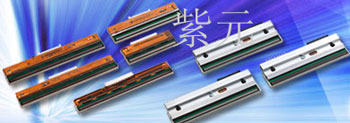

條碼／票據 Barcode / Ticket
京瓷熱敏打印頭被廣泛應用于零售業傳統價格標簽的條碼打印， 以及醫院、圖書館和公共辦公室等場所的高級數據管理。京瓷還可提供火車票，飛機登機牌，演唱會票務等各類票據打印的解決方案。

條碼／日期碼 Barcode / Date Code
因產品追溯管理的需求越來越高，市場對‘日期碼’( 例如，生產日期和過期日期等食品軟包裝用的生產日期，和其他的生產固有記號等 ) 即時變化信息打印的需求越來越大。京瓷的斜角式打印頭具備非�？� 的打印速度，充分滿足了該領域的高端市場需求。

打印機模塊 Printer Module
隨著 POS 系統和條碼打印系統的普及，便攜式打印機的市場需求 也越來越大。由于便攜式打印機的使用以電池驅動為前提，京瓷正積極開發適用于便攜式打印機的低功耗、高熱效率的熱敏打印頭。

照片打印機 Color Printer
隨著數碼相機，數碼攝像機的迅速流行普及，人們對照片打印機 的彩色打印畫質需求也日益增長。 京瓷正積極開發適應發熱體周圍的涂釉層形狀和保護膜等新技術 高性能打印頭，實現彩色照片打印機的高畫質，高效率。

傳真 Facsimile (FAX)
京瓷采用了獨特的倒焊法焊接 IC 技術適用于傳真機的熱敏打印頭，實現了打印頭的小型化和輕量化。并且京瓷還可針對客戶不同需求，靈活滿足客戶對 FPC 和散熱片的定制需求。

硬卡打印機 Card Printer
京瓷創新設計的襯底邊沿配置發熱體的邊沿式打印頭主要適用于 ID 卡的打印。此技術，使記錄媒體的直接打印變得十分便捷，也 使塑料卡片 等硬質媒介的直接印刷變?yōu)榭赡堋?/p>

不干膠帖紙 / 寬度 40mm 以下打印頭 Tape / Serial
近些年來，隨著辦公室和家庭生活中不干膠貼紙打印機的普及，京瓷的熱敏打印頭到了廣泛的應用。京瓷還可提供 KS 系列 ( 無驅動 IC) 和KSH 系列 ( 帶驅動 IC) 的 敏打印頭。

高速油印機 Stencil Printer
在大批量印刷領域，高速油印機現已被視作復印機的經濟型替代產品。因此形成 了低價格，高精細化的激烈市場競爭。針對這一市場，京瓷正在開發性能更高、 價格更低、分辨率更高的高性能熱敏打印頭。

涂釉層類型 Glaze Shape
1. 平涂釉層 G Flat Glaze (code G)
平涂釉層一般用于使用熱感紙張打印的傳真機和 POS 機等，加熱元件的涂釉 層截面的形狀呈一個平面。
平涂釉層是最簡單的涂釉層類型。

2. 部分涂釉層 P Partial Glaze (code P)
部分涂釉層主要用于熱傳印刷用途。加熱元件部分的涂釉層截面呈凸型，平 涂釉層相比，機械接觸面記錄媒介的位置更向上。

3. 細薄涂釉層 T Thin Glaze (code T)
雖然細薄涂釉層的外形和部分涂釉層一樣，但是由于涂釉層的厚度比較薄， 減小的總體的體積，并減低了蓄熱。因此能更快的做出熱反應，來適應高速 度的印刷。

4. 雙倍部分涂釉層 W Double Partial Glaze (code W )
雙倍部分涂釉層的加熱元件部分的涂釉層整體突出，能得到更高的熱效率， 從而提高了打印像素。

5. 全涂釉層 B Full Glaze (code B )
全涂釉層是一項用于覆蓋整個陶瓷襯底的領先設計。由于它的外形和加熱元 件行中的平涂釉層相類似，它提供了更多涂釉層厚度的選擇，用于優化加熱 控制，實現最好的打印質量來滿足各種不同的打印速度需求。

6. 超級高效涂釉層 S Super Fine Glaze (code S )
超級高效涂釉層的陶瓷襯底的表面全部覆蓋了涂釉層，并且對此涂釉層進一 步加工，使其加熱元件部分呈凸型構造。通過對涂釉層厚度的不同選擇，擁 有凸型的高精度優勢。加快了寬幅印刷的速度，并實現了打印的高像素和高 熱效率。

7. 邊沿式打印頭 Real Edge Type R-Edge R-Edge
邊沿式打印頭是一款涂釉層和加熱元件位于陶瓷晶片的正邊緣的設計。邊沿 式打印頭用于堅硬材質的全彩色打印有明顯的優勢，例如 ID 卡和信用卡的彩 色打印，不會輕易彎曲。

8. 斜角式打印頭 Corner Edge Type C-Edge C-Edge
由于斜角式打印頭位于陶瓷襯底呈 C 字形的角落位置，上面設計有涂釉層和 加熱元件，實現了媒介的平面接觸。涂釉層小體積的設計能抑制 蓄熱，從而 加快熱反應速度。因此角落邊緣打印頭被廣泛應用于要求快速打印的日期條形碼等的打印.

注意事項
電氣方面注意事項
(1) 在待機時，為了避免離子、雜訊等對熱敏打印頭的破壞，請設計一個VH(發熱體電源)為OFF(GND標準)電路。
(2) 同時當可打印點數超過規定點數時，由于熱敏打印頭功率在內配線損失，每個發熱體本身應用功率降低，結果達不到充分的濃度。而且由于電流增大，熱敏打印頭的雜訊也增大，請采用充分的雜訊對策。
(3) 請設計一個可斷電路，來防止當熱敏電阻損壞時熱度過大引起打印頭受損。
(4) 從VH、GND到熱敏打印頭的各配線電阻約10mΩ以下，長度為100厘米以內。為避免信號系統的干擾，我們建議您采用電源線選離信號線的設計。
(5) CLOCK(時鐘)、LATCH(鎖定)、DATA(信號)、STOBE(選通)的各種輸入信號，采用C－MOS(74HC240級)來連接電路。
(6) 為了防止雜訊，請在VDD－GNDL之間設置最大電壓負荷15V、電容量33uF左右的鋁性電解電容。
(7) 開關電源的順序是先VDD，然后VH；關閉電源的順序是先VH，然后VDD。(當電源開／關的時候，選通的信號必須保持關閉。)

機械方面注意事項
(1) 卷軸芯不可以變化／扭曲，橡皮厚度需保持在2毫米左右以上。
(2) 如果局部的卷軸壓力超過規定值，打印頭壽命會縮短，所以壓力要平均地壓在所有紙寬的打印頭上。

使用上的注意事項
(1) 在高打印率條件下連續打印時，為了避免發熱體燒損，請保證基板溫度不超過規定值。
(2) 為了避免熱敏打印頭被腐蝕，請采用乙醇或IPA擦拭發熱體表面的紙屑。
(3) 為了避免熱敏打印頭被腐蝕，請不要用手觸摸發熱體的表面。
(4) 為了避免熱敏打印頭被腐蝕，請采用不帶有Na離子、K離子、C1離子且信賴度及評價高的熱敏紙及色帶。
(5) 為了避免熱敏打印頭被腐蝕，請不要使發熱體表面有水氣。萬一有水氣，請將電壓設置為關閉狀態，直到水氣消失為止。
