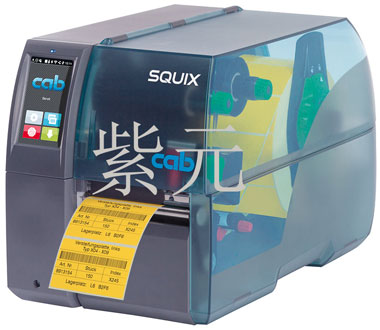

CAB SQUIX工業條碼打印機
SQUIX - 專為工業應用設計
產品導覽
SQUIX Logo新一代工業條碼打印機：操作直覺、穩定可靠、簡便迅速、打印精準
SQUIX 的研發過程專注于直覺易用的操作體驗、穩定迅速的打印過程以及精準清晰的打印效果。在市場上立下卓越成就的 A+ 系列新一代后繼機種 ─ SQUIX。
SQUIX 條碼打印機使用目前市場上最快速的處理器，該處理器同樣運用于汽車工業中。SQUIX 內建 4,3 吋的 LCD 電阻式彩色觸控屏幕。如同智能型手機一樣的操作接口可直接點選菜單。
更換打印頭依然保持著對使用者友善的設計。每部條碼打印機皆可更換 200、300 及 600 dpi 的打印頭。SQUIX 外圍配件接口完整兼容于 A+ 的配件諸如裁刀、貼標手臂和外接回卷器。
新一代條碼打印機 SQUIX 搭載 I/O 接口，提供各 8 組訊號輸入及輸出并可以每個應用需求進行編程。
NEU條碼打印機 SQUIX 4 - 機型概覽
出紙方向 靠左
SQUIX 4 標準版
1.1 標準版
可打印在標簽紙或連續性紙張上，無論是紙卷式或折迭式。打印完成后，可使用鋸齒狀的撕紙擋板撕下標簽�；蚴沁x配裁刀裁切標簽及外接回卷器回卷已打印之標簽紙卷。
SQUIX 4, 剝離版（P 版）
1.2 剝離版（P 版）
標準版之外另提供自動剝離標簽的剝離版本。在打印同時，回卷器會將底紙回收卷回，可手動、搭配自動貼標手臂或機械手臂自底紙上取走標簽。出貨內容包含 I/O 界面。
出紙方向 置中
SQUIX 4, Basisversion M
1.3 M 版
可打印各種材質標簽，無論是紙卷式或卷盤式卷標或折迭式卷標。特別針對較小或較窄的連續材質，像是熱縮套管。不需調整打印頭。針對較小或較窄的標簽配有專用打印滾軸。
SQUIX 4, Spendeversion MP
1.4 MP 版
M 版之外另提供自動剝離標簽的剝離版本。在打印同時，回卷器會將底紙回收卷回，可手動、搭配自動貼標手臂或機械手臂自底紙上取走標簽。出貨內容包含 I/O 界面。
SQUIX 4 搭配 RFID 讀寫模塊
搭配 RFID 讀寫模塊
1.5 依據 ISO/IEC 15693 使用 13,56 MHz 高頻（HF）
1.6 依據 ISO/IEC 18000-6C/EPC Class 1 Gen 2 使用超高頻（UHF）
可打印智能標記，并由一體成形的 RFID 芯片判讀和讀入數據。若打印錯誤標簽會印上網格標示。讀寫指令則以條碼打印機內建的語言 JScript 來執行。
SQUIX 4 搭配 MT 裁刀
1.7 MT 版
專用于連續性紙張、布質標簽及熱縮套管。打印之后布質標簽因靜電或溫度因素會吸附在碳帶上。分離器搭配馬達驅動滾軸可平穩地讓標簽和碳帶分離，還可額外增強打印精準度。
功能說明
1. 折迭外蓋
耐沖擊塑料所制成的兩片式上蓋，打開時可折迭，方便于耗材的安裝。只需占用極少的工作空間。透明外蓋能快速確認耗材剩余量并完整觀察打印作業。
2. 堅固底座機構
一體成型鑄鋁打造，所有打印機構皆穩固組裝于支架底座上。
3. 剝離功能
打印后透過標簽剝離板自底紙上撕開標簽；另外搭配馬達驅動輔助滾軸（下滾軸）及以壓平輔助滾軸達到更快速精準打印及精確剝離。
4. 外圍配件端口
可快速簡易地安裝模塊化配件。所有外圍配件皆以螺絲固定于 2 個卡榫上來連接至條碼打印機。
5. 碳帶供應軸及回收軸
軸心三片旋緊式設計，碳帶裝卸更方便快速。
6. 標簽紙滾動條
加裝彈簧及的擋紙板能確保進紙的持續平穩以達成更高的打印清晰度。紙管直徑為 76 mm 或 100 mm 等較重的標簽紙卷可使用紙卷轉接頭。
7. 內建底紙回收軸
標簽底紙回收軸可回卷打印完成的標簽紙或底紙，不論有無紙管皆可回收。軸心三片旋緊式設計可輕易簡易取下打印完成的標簽紙或底紙。
8. 減震擺臂
搭配鐵氟龍材質的輔助滾軸（下滾軸），具彈性的減震擺臂可在打印啟動時減輕張力并從而加強打印精準度。
規格資料
 標準品  選配品
機型: 出紙方向 |
靠左 |
置中 |
打印頭類型 |
4.3 |
4.3 |
4 |
4 |
4.3 |
4.3 |
4 |
4 |
打印方式：熱轉印 |
- |
- |
|
|
- |
- |
|
|
打印方式：熱感應 |
|
|
- |
- |
|
|
- |
- |
打印分辨率 dpi |
203 |
300 |
300 |
600 |
203 |
300 |
300 |
600 |
最快打印速度 mm/s |
250 |
250 |
300 |
150 |
250 |
250 |
300 |
150 |
打印寬度 mm |
104 |
108,4 |
105,7 |
105,7 |
104 |
108,4 |
105,7 |
105,7 |
打印區域：靠左出紙 ─ 到標簽邊緣距離 mm |
2,8 |
1,2 |
2,0 |
2,0 |
- |
- |
- |
- |
打印區域：置中出紙 ─ 到標簽邊緣距離 mm |
- |
標簽紙中心 |
標簽 1) |
紙卷式 或 折迭式：紙張和標簽紙、吊牌紙卡、塑料材質 PET, PE, PP, PI, PVC, PU, acrylate, Tyvec |
|
|
紙卷式 或 卷盤式：布質標簽、熱縮套管、RFID 智能標記 |
- |
|
標簽寬度1) mm |
20 - 116 |
4 - 110 |
標簽高度1) mm |
6 - 2,000 |
4 - 2.000 |
標簽厚度 mm |
0,03 - 0,60 |
0,03 - 0,60 |
標簽底紙寬度 mm |
24 - 120 |
9 - 114 |
標簽底紙厚度 mm |
0,03 - 0,13 |
0,03 - 0,13 |
連續性紙張寬度 mm |
24 - 120 |
4 - 114 |
連續性紙張厚度 mm |
0,05 - 0,50 |
0,05 - 0,50 |
連續性紙張最大裝量 (厚紙卡) g/m2 |
300 |
300 |
熱縮套管 預制式 最大寬度 mm |
- |
114 |
熱縮套管 連續式 寬度 mm |
- |
4 - 85 |
熱縮套管 最大厚度 mm |
- |
1,1 |
紙卷 最大紙卷直徑 mm |
205 |
205 |
紙卷 紙管直徑 mm |
38,1 - 100 |
38,1 - 100 |
卷盤 最大卷盤直徑 mm |
- |
205 |
卷盤 卷管直徑 mm |
- |
38,1 - 76 |
卷盤 卷盤寬度 mm |
- |
11 - 114 |
回卷方向 |
外卷 或 內卷 |
外卷 或 內卷 |
碳帶2) |
碳墨 |
外碳 或 內碳 |
碳帶最大直徑 mm |
80 |
紙管直徑 mm |
25,4 |
碳帶最大長度 m |
450 |
碳帶最大寬度2) mm |
25-114 |
內部回卷器（只適用自動剝離機型） |
最大回卷直徑 mm |
142 |
紙管直徑 mm |
38,1 - 40 |
回卷方向 |
外卷 |
條碼打印機尺寸 |
寬度 x 高度 x 深度 mm |
252 x 288 x 460 |
重量 kg |
10 |
標簽傳感器 搭配 定位指示器 |
穿透式傳感器 |
標簽前緣 或是 打孔標記 及 卷標后緣 |
反射式傳感器（另有反向式供選購） |
黑線標記 及 卷標后緣 |
傳感器距離 靠左出紙：到標簽邊緣 mm |
5 - 60 |
- |
傳感器距離 置中出紙：由卷標中間到卷標邊緣 mm |
- |
0-55 |
標簽可通過傳感器高度 標準mm |
2 |
2 |
標簽可通過傳感器高度 選配 mm |
4 |
4 |
RFID |
讀寫模塊 HF ISO/IEC 15693, 13,56 MHz |
- |
|
讀寫模塊 UHF ISO/IEC 18000-6C/EPC Class 1 Gen 2 |
- |
|
電子零件 |
32 位 處理器 頻率 MHz |
800 |
暫存內存 (RAM) MB |
256 |
內建閃存 (IFFS) MB |
50 |
SD 記憶卡插槽 (SDHC, SDXC) 最大容量 GB |
512 |
時間和日期、實時時鐘專用微型備用電池 |
|
關機時資料儲存之閃存 （例如序號） |
|
警示訊號 |
|
傳輸接口 |
串行端口 RS232C 1.200 up to 230.400 Baud/8 Bit |
|
USB 2.0 Hi-Speed Device for PC-connection |
|
以太網絡 10/100/1000 Base-T |
LPD, IPv4, IPv 6, RawIP printing, DHCP, HTTP, FTP, SMTP, SNMP,
TIME, NTP, Zeroconf, SOAP web service |
1 x USB Host 在操作面板上 最高 500 mA |
維修用隨身碟 或 USB 隨身碟 |
2 x USB Host 于機器背面 最高 500 mA |
連接鍵盤、掃描槍、USB 隨身碟、Nano-Bluetooth-USB-轉換器 |
無線網絡 WLAN 802.11b, g, n, 無線存取點模式 或 工作站模式 GHz |
2,4  / 5  |
外圍配件端口 USB Host, 24 DC |
|
數字 I/O 接口搭配訊號輸入輸出各 8 組：剝離版/標準版條形碼打印機 |
 /
|
操作環境 |
使用電壓 |
100 - 240 VAC ~ 50/60 Hz, PFC |
耗電量 |
待機 <10 W / 一般操作 150 W / 最大 300 W |
溫度 / 濕度：操作過程 |
0 - 40°C / 10 - 85% 非凝結狀態 |
溫度 / 濕度：封存狀態 |
0 - 60°C / 20 - 85% 非凝結狀態 |
溫度 / 濕度：運送途中 |
–25 - 60°C / 20 - 85% 非凝結狀態 |
安規認證 |
CE, FCC class A, CB, CCC, UL |
1).較小、較薄的材質或黏性強的標簽可能會有所限制。應先提供給紫元您進行測試。
2).碳帶應與標簽寬度相對應以避免產生皺折。
