CAB Hermes+ 3214搖臂式貼標手臂

CAB Hermes+ 3214,4114,4116,4214,4414,4514,3014,3016,4014,4016,4614,5114,5314,5316,6014貼標手臂
產品標示

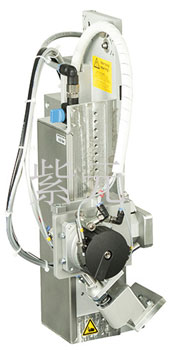

搖臂式貼標手臂 3214
針對極小標簽到中型標簽的精準即時貼標,建議由產品側面進行貼標。
墊片在標簽剝離板前就會定位。
標簽在打印同時就會由墊片所吸附。旋轉氣缸會擺動到貼標位置 上。氣缸會將標簽放置于產品上轉動角度及行程長度皆可調整。

貼標模塊 - 搖臂式貼標手臂 3214

壓貼墊片
使用壓貼墊片可精準將標簽壓貼于平坦和 凹凸不平的的產品表面上。

壓貼墊片加裝泡棉緩沖貼片
貼標于堅硬表面上泡綿緩沖貼片能有效降 低噪音�？捎行н\(yùn)用于結構粗糙的產品表 面或細微的表面不平整。

壓貼墊片加裝標簽擋板
使用較小標簽時標簽擋版可確保標簽精準 定位于產品上。

吹貼墊片
針對脆弱的產品表面或行進中的產品。標 簽可透過氣壓噴射于產品表面上完成吹 貼動作。可設定氣缸停止在離產品表面 5-10mm 之距離。

貼標手臂 4114/4116
針對極小標簽到中型標簽的精準即時貼標
可從產品的任何方向進行貼標。
墊片在標簽剝離板前就會定位。
標簽在打印同時就會由墊片所吸附。短距旋轉氣缸會水平移動到貼標位置上并放置標簽于產品上。
標簽剝離板至產品的最大距離取決于氣缸的行程長度。

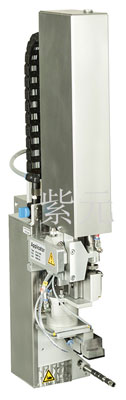

旋轉式貼標手臂 4214
針對惡劣的安裝環境下的極小標簽到中型標簽精準即時貼標
可從產品的所有方向進行貼標。
墊片在標簽剝離板前就會定位。
標簽在打印同時就會由墊片所吸附。旋轉氣缸會水平轉動最大 至 180° 到貼標位置上。氣缸會將標簽放置于產品上。
氣缸行程長度決定了標簽剝離板至產品的最大距離。

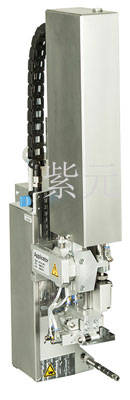

貼標手臂 4414
針對極小標簽到中型標簽精準即時貼標
在產品上的最終精確位置 是由 X 軸、Y 軸方向來調整定位。
可從產品的所有方向進行貼標。
標簽在打印同時就會由墊片所吸附。透過兩支短行程氣缸水平移動 到貼標位置并將標簽放置于產品上。
氣缸行程長度決定了標簽剝離板至產品的最大距離。

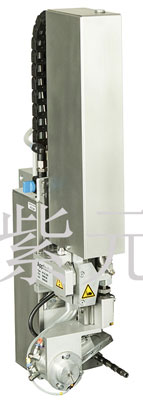

升降式搖臂貼標手臂 4514
針對管狀物和側面的內側平面精準即時貼標
標簽的確切位置是由氣缸上的擋版來調整定位。
可從產品的所有方向進行貼標。吹貼墊片在標簽剝離板前就會定 位。標簽在打印同時就會由墊片所吸附。
旋轉氣缸會擺動墊片到適當?shù)馁N標距離。并透過氣缸將標簽吹貼于產品上。

包裝標示
前側貼標手臂 3014 / 3016
針對行進中包裝的即時貼標
標簽會先被置于包裝前側或后側�？蓮陌�裝的所有方向進行貼標。
墊片在標簽剝離板前就會定位。標簽在打印同時就會由墊片所吸附。
使用旋轉氣缸將標簽置于產品上。傳感器可偵測包裝并操作擺臂在貼標后將壓貼墊片移動到起始位置。

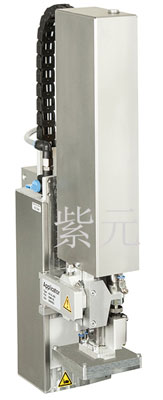

貼標手臂 4014 / 4016
針對包裝或產品的實時貼標
根據產品在貼標過程中是否靜止或移動來決定使用墊片類型。
可從包裝的所有方向進行貼標。墊片在標簽剝離板前就會定位。標簽在打印同時就會由墊片所吸附。氣缸會將卷標放置于產品上。
傳感器可偵測產品并操作墊片回到起始位置。氣缸行程長度決定了卷標剝離板至產品的最大距離。

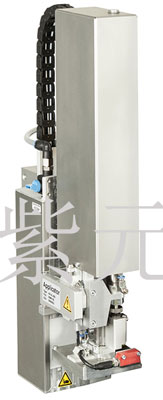

遠距吹貼貼標手臂 4614
針對移動中不同高度包裝的即時貼標
可從包裝的所有方向進行貼標。
吹貼墊片在標簽剝離板前就會定位。標簽在打印同時就會由墊片所吸附。氣缸會將壓貼墊片透過傳感器操作在距產品上方約 10 mm 定位。
氣缸行程長度決定了包裝的最大的高度差。

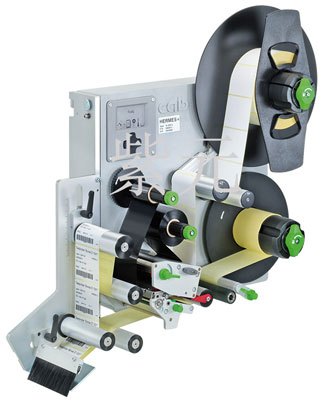

滾貼模塊 5114
針對移動中包裝的連續性貼標
使用可移動的滾軸能調整位于剝離板的貼標位置。在剝離過程中可同時打印下一張標簽。輸送帶速度必須配合打印速度。

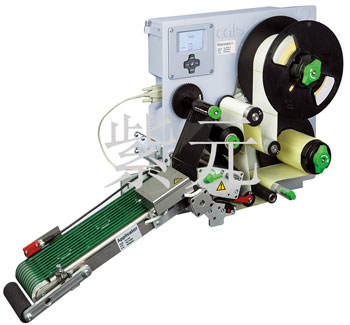

吸附式輸送帶貼標手臂 5314 / 5316
針對移動中包裝的即時貼標
打印完成的標簽會藉由吸附式輸送帶傳送至剝離位置并透過外部信號貼標于包裝上。
可從包裝的所有方向進行貼標。在剝離過程中可同打印下一張標簽。生產線速度與貼標速度可分別獨立設定。

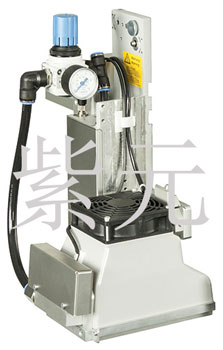

氣壓噴射箱 6014
針對移動中包裝或產品的即時貼標
建議由上方進行貼標。首 先藉由風扇吸取標簽并利用強而有力的噴射氣流透過調整過的噴嘴吹貼標簽。依據標簽尺寸條形碼打印機座以下到產品的距離最大為 100 mm。

CAB Hermes+ 4114/4116貼標手臂 ---------CAB Hermes+ 4214旋轉式貼標手臂

CAB Hermes+ 4414 貼標手臂 -----------CAB Hermes+ 4514升降式搖臂貼標手臂

CAB Hermes+ 3014, 3016 前側貼標手臂-------------CAB Hermes+ 4014,4016貼標手臂

CAB Hermes+ 4614遠距吹貼貼標手臂 ------------CAB Hermes+ 5114 滾貼模塊

CAB Hermes+ 5314,5316吸附式輸送帶貼標手臂 ------------CAB Hermes+ 6014氣壓噴射箱

備注： 以上產品資料可能包含技術上不準確的地方，請聯系我們。Geeren是紫元公司的注冊商標，所有其它商標歸屬各自所有者。
